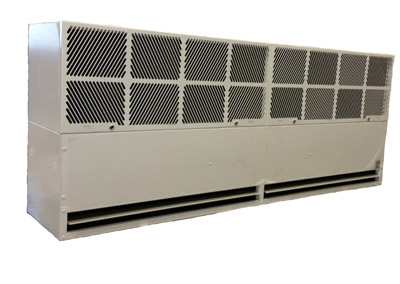

TTL-Luftridå Serie ABX.

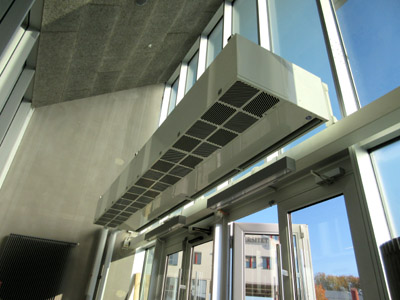

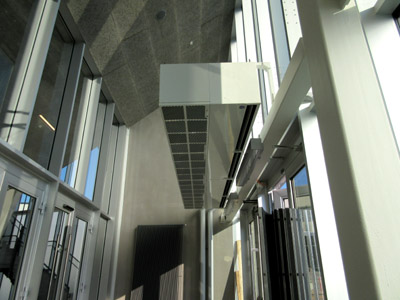

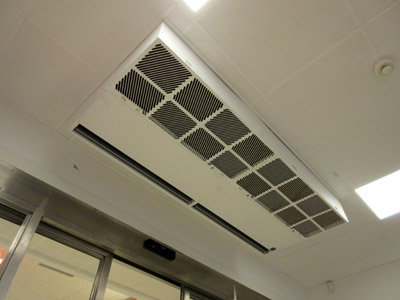

Serie ABX är en kraftfull varmluftsridå för medelstora butiksentréer eller portar.
Aggregaten har energisnåla motorer med 3-stegs varvtalsreglering.
Till butiksentréer bör inte installationshöjden överstiga 2,8m för bästa funktion.
Detta är beroende på användningsområde.
Denna modell används också till portar med bredd 1,0m-6,0m och maxhöjd 4m.
Portarna bör ha en lägre öppningsfrekvens om man skall installera dem på 3,0m-4,0m höjd.

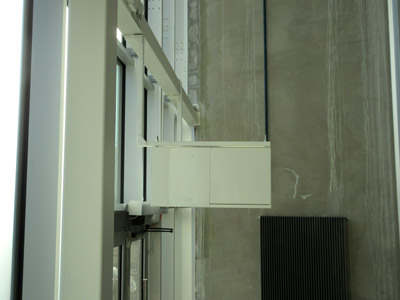

Aggregatet görs även i specialmodell i rundat hölje lackat i RAL-kulör eller rostfritt.
Inuti blir då rördragningar dolda och går snyggt upp i u-balkskonsoler på var sida till tak.
Luftridåaggregatet finns i 3 olika varianter:
Vattenburen värme.
El-batteri 12-30kW
Kalluftsridå utan värmebatteri.

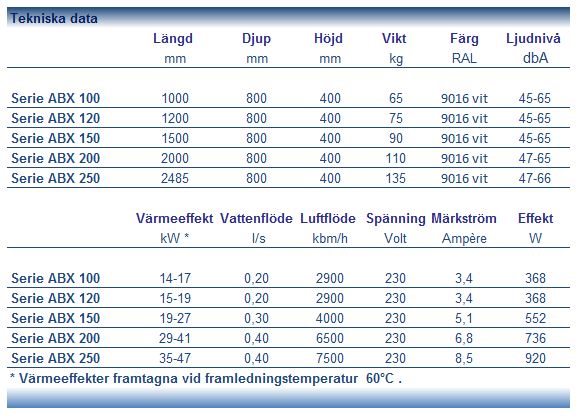

Mått: Höjd 400 mm djup 800 mm och längderna 1,0 m, 1,2m, 1,5m, 2,0m & 2,5m.
Aggregatet tillverkas i 5 olika längder.
Serie ABX 100 = dörröppning 0,8-1,0 meter
Serie ABX 120 = dörröppning 1,0-1,2 meter
Serie ABX 150 = dörröppning 1,2-1,5 meter.
Serie ABX 200 = dörröppning 1,6-2,0 meter
Serie ABX 250 = dörröppning 2,1-2,5 meter.
Färg: standardfärg är vit RAL 9016. Aggregaten kan också lackeras i valfri RAL-kulör enligt arkitekt eller utförande i rostfri 2333,
borstad rostfri eller polerad rostfri.

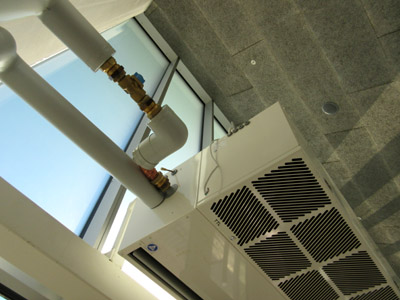

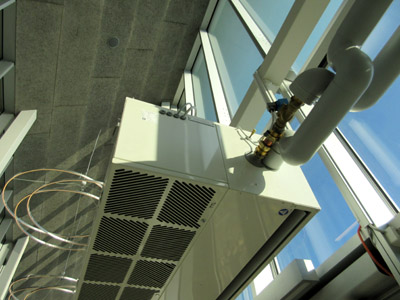

Röranslutning kan fås på 4 olika sätt: ovan vänster, ovan höger eller sidledes höger och sidledes vänster.
Vid röranslutning sidledes finns luftningsnipplar utdragna.
Frostskyddsgivare inbyggd i aggregat. Återställning sker på apparatskåpets front.

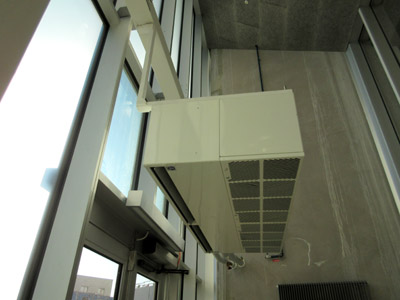

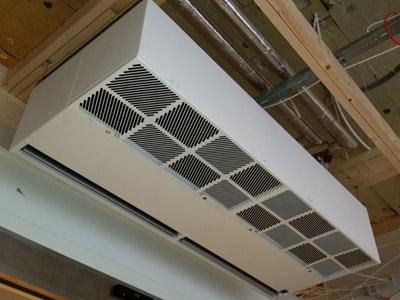

Montering: På aggregatets ovansida finns monterade pendelfästen 30-30 u-profil för upphängning med gängstång till tak.
Montering i undertak: Vid ont om takhöjd kan pendelfästen fås på sidan för att minimera höjden till aggregatets höjd 400 mm.
Service: Aggregaten är lättservade för all service sker ifrån undersidan av aggregat.
Filter: Rengöring av filter: utföres med hjälp av dammsugare, beroende på graden av försmutsning,
mellan var tredje till nionde vecka. Extra filter levereras mot beställning.

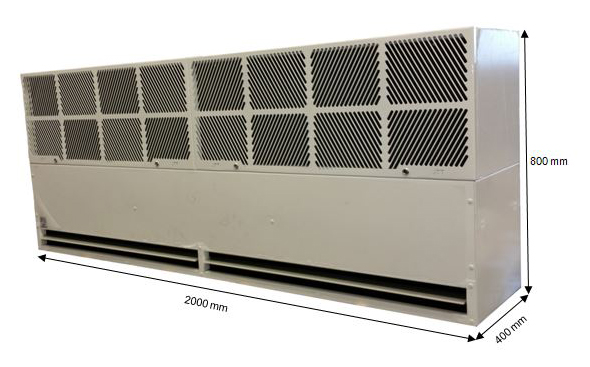

Serie ABX: Måttskiss
